ROLEC: алюминиевые корпуса для РЭА, серия aluNORM

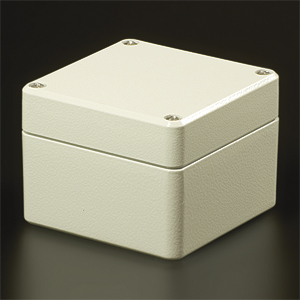

Универсальные корпуса из алюминия.
Эта серия имеет максимальное число стандартных корпусов:  86 различных типоразмеров.

Корпус  aluNORM  отлит из алюминиевого сплава EN AC-44300 DIN EN 1706 (GD Al Si 12/DIN 1725), состоит из основания и крышки.  В крышке установлена уплотнительная прокладка:

  • или из хлоропрена (СR):  (от -30°C до +90°C )
  • из ТПЭ:  от -40°C до +120°C
  • из силикона:  от -50°C до +140°C;
  • или проводящая прокладка (от -55°C до +160°C) для обеспечения электромагнитной совместимости.

Варианты исполнения по герметизации:

  • IP 66 / EN 60529
  • IP 67 / EN 60529

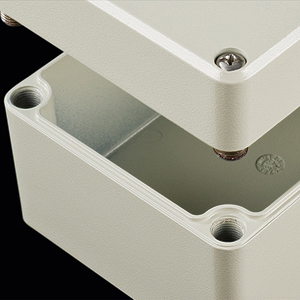

Крышка крепится к корпусу с помощью невыпадающих винтов из нержавеющей стали 1,4567.

Монтажные резьбовые отверстия в крышке и в специальных выступах в основании корпуса.

Покрытие порошковой эмалью светло-серого цвета RAL 7032.  По заказу возможно антикоррозийное покрытие, покраска в другой цвет.

Все корпуса имеют одноканальную систему крепления на стену: отверстия для крепления корпуса совпадают с отверстиями для крепления крышки к основанию. Это позволяет увеличить внутреннее пространство корпуса, но ограничивает возможности по монтажу.


Размерная диаграмма для корпусов серии  aluNORM


Корпуса, одинаковые по длине и ширине, могут быть разной высоты.  Сочетания различных по высоте оснований и крышек образуют 4 версии корпусов серии  aluNORM.



Версия AS:  высокое основание и низкая крышка.



Версия AD:  низкое основание и высокая крышка.



Версия AF:  низкoe основание и низкая крышка.



Версия AH:  высокое основание и высокая крышка.


Кронштейны для крепления на стену.


Кронштейны для крепления на стену.


Наружние петли.


Наружние удерживающие петли.


Внутренние петли для крышки корпуса.


Монтажная пластина из оцинкованного стального листа для установки внутренних компонентов.
