Промышленные корпуса из нержавеющей стали:  серия  inoCASE

Стальные корпуса ROLEC для электронных и электротехнических приборов: серия inoCASE
Стальные корпуса ROLEC для электронных и электротехнических приборов: серия inoCASE
Стальные корпуса ROLEC для электронных и электротехнических приборов: серия inoCASE

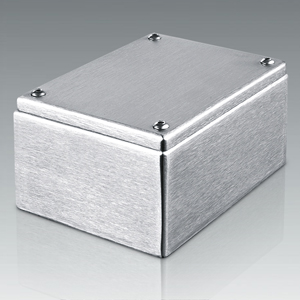

Приборные корпуса из нержавеющей стали стойки к воздействию различных химических веществ.  В отличие от известных стальных корпусов, приборные корпуса ROLEC имеют надежную герметизацию, обеспеченную расположением монтажных отверстий.

Корпуса изготовлены из стального листа толщиной 1,25 мм.  Основание и крышка соединяются между собой через уплотнение с помощью винтов.  Два сорта стали:

  • Сталь A2 коррозионно-стойкая аустенитного класса (X 5 CrNi 18 10, EN обозначение 1.4301, AISI 304, аналог ГОСТ 08x18Н10).
  • Сталь A4 коррозионно-стойкая аустенитного класса (X2 CrNiMo 17-12-2, EN обозначение 1.4404, AISI 316L, аналог ГОСТ 03x17Н14М3).

Уплотнительная прокладка отформована из силикона.
Рабочая температура: от -40°C до +80°C;

Винты крепления крышки из нержавеющей стали (V4A), невыпадающие, с внутренним шестигранником.

Варианты исполнения по герметизации:

  • IP 66 / EN 60529
  • IP 67 / EN 60529

Для монтажа внутренних элементов предусмотрены полки с резьбовыми отверстиями M4/М5 в нижней части корпуса.

Винт М4/М5 для заземления приварен на крышке.

Корпуса из стали A2 имеют одноканальную систему монтажа, корпуса из стали A4 двухканальную.

Поверхность корпуса шлифованная.  По заказу выполняется электрополирование.

Технология гибки стального листа позволяет без больших дополнительных затрат выполнять корпуса по размерам заказчика.


Размерная диаграмма для корпусов серии  inoCASE


В корпусах A2 монтажные отверстия корпуса соосны с отверстиями для крепления крышки.


В корпусах A4 отверстия для крепления крышки и монтажные отверстия для крепления корпуса на стену выполнены отдельно.

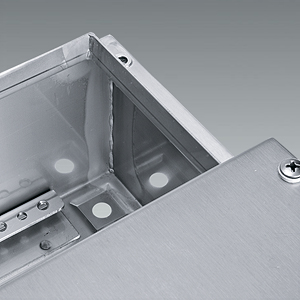

Полки для крепления монтажной пластины или DIN-рейки.


Винт М4/М5 для заземления приварен на крышке.


Уплотнительная прокладка из силикона приклеена к крышке.
